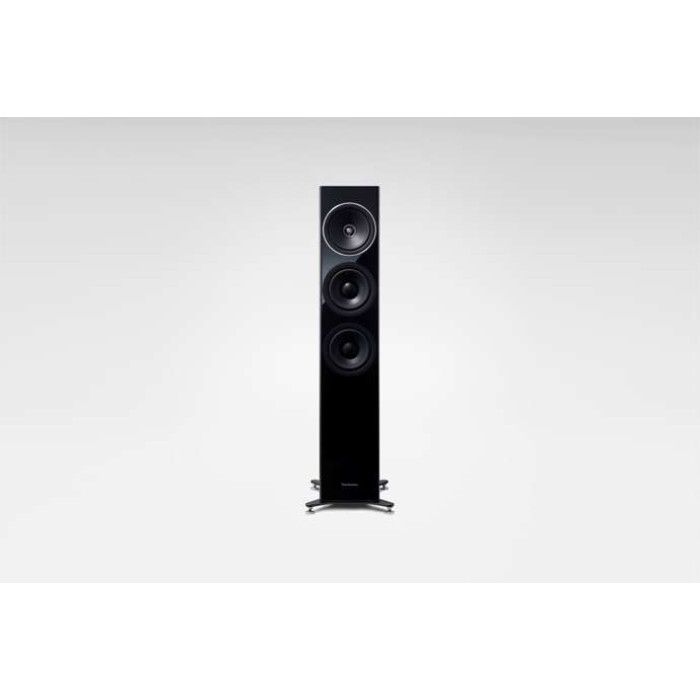

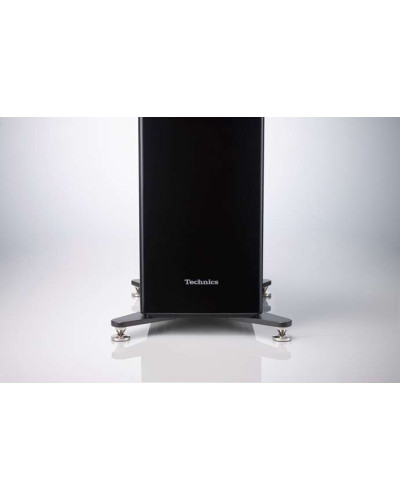

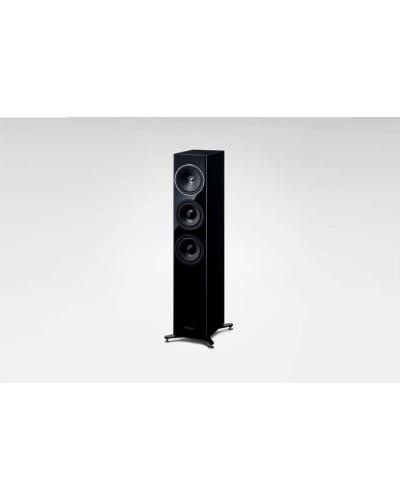

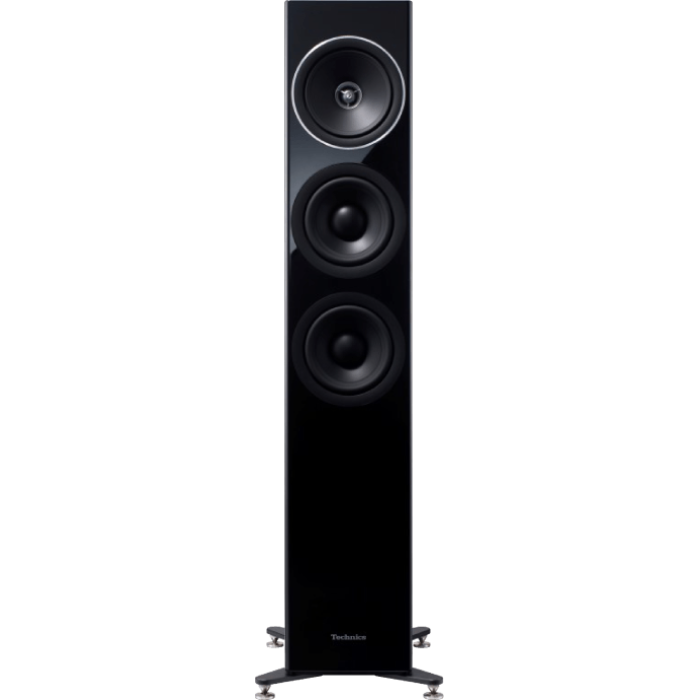

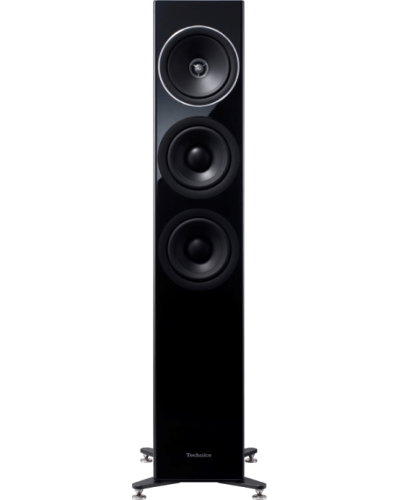

Акустична система Technics SB-G90

Акустична система з точковим джерелом звуку

Щоб підвищити якість відтворення звуку в просторі, необхідно, щоб при будь-якому розташуванні слухача фронти виходять з динаміків хвиль збігалися, т. Е. Потрібно точковий джерело звуку. Заснована на колишньому лінійно-фазовому принципі, система SB-G90 включає в себе двосторонні співвісні конічні динаміки (в т. Ч. Середньо- і високочастотні), що забезпечують швидкість відгуку і високу чутливість при відтворенні звуку.

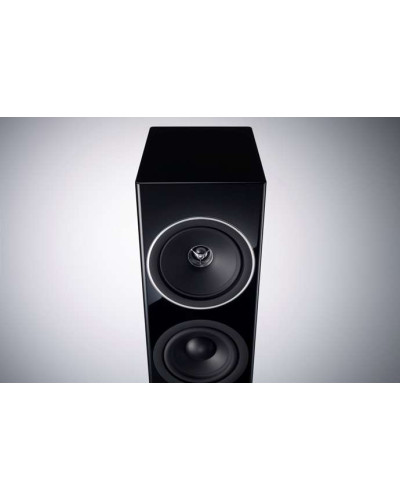

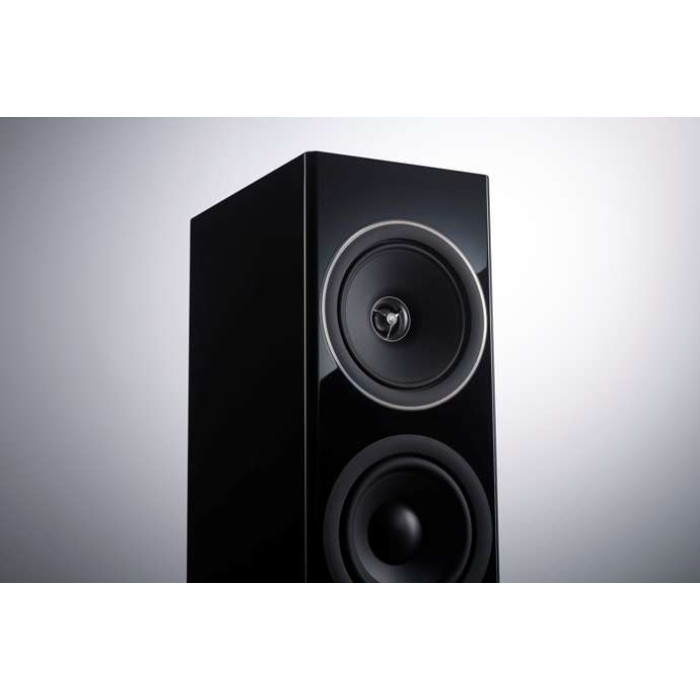

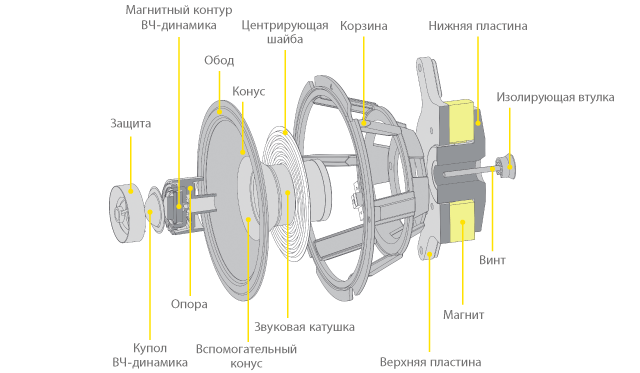

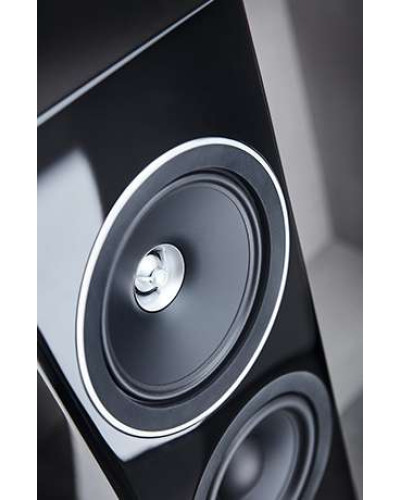

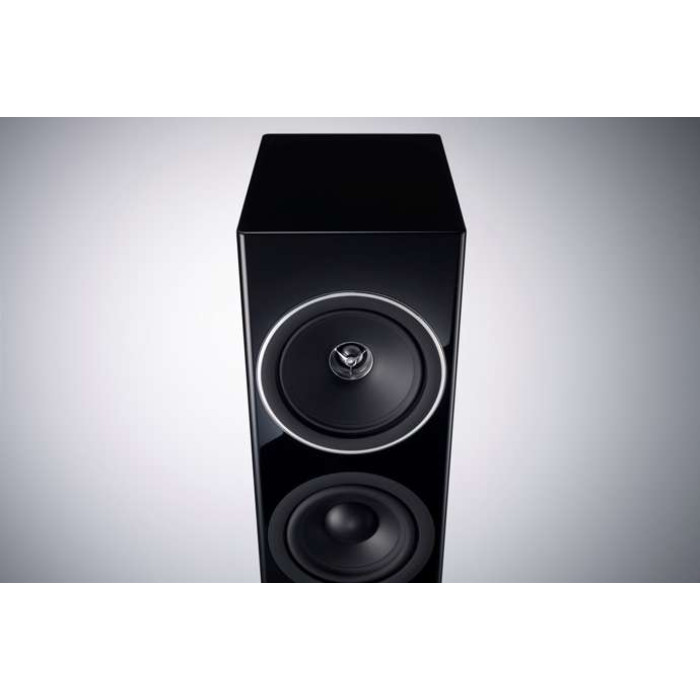

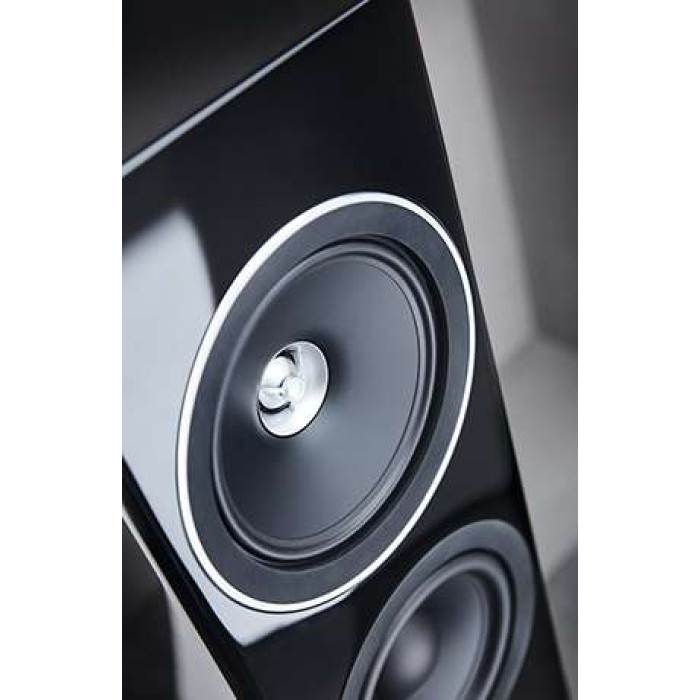

Динамік з точним забезпеченням фази (співвісний двосторонній динамік)

У ВЧ-динаміку використовується міцна і легка купольна мембрана з алюмінію. Оптимізована за допомогою симуляції купольна форма мембрани дозволяє відтворювати частоти в широкому діапазоні до 100 кГц, а фазовий штепсель забезпечує високу узгодженість фазових характеристик. Крім того, в моделі SB-G90 використовуються підвісні звукові котушки, в повітряний зазор яких поміщена магнітна рідина, що не допускає підвищення температури, що забезпечує чудову лінійність потужності. Все це дозволяє відтворювати високочастотні звуки з найдрібнішими деталями.

Як і в ВЧ-динаміку, в СЧ-динаміку також застосовується конічна мембрана з високоміцного і легкого анодованого алюмінію. Великі магніти, мідні конденсатори, а також підвісні звукові котушки, що забезпечують високу лінійність, - все це дозволяє досягти низьких спотворень і високої потужності магнітного контуру. Крім того, динамік поміщений на міцну литу раму з антирезонансним ребрами, що не допускають появи навіть самого незначного небажаного резонансу. Цим забезпечується точність і швидкість відгуку при відтворенні звуків середніх частот.

Крім того, конічна форма мембрани СЧ-динаміка передбачає, що звук в ній утворюється в точці, що знаходиться недалеко в осьовому напрямку від точки, в якій утворюється звук ВЧ-динаміка, розташованого точно в центрі СЧ-динаміка. Завдяки цьому звуки кожного діапазону накладаються один на одного без затримки, забезпечуючи високу лінійність відтворення фаз. Також внутрішня сторона СЧ-динаміка має гладку поверхню, яка транслює звук з ВЧ-динаміка слухачеві без найменших спотворень. Все це дозволяє відтворювати звук СЧ-і ВЧ-діапазонів з високою точністю і швидкістю відгуку, а також домагатися найвищої ясності уявлення звуку.

---

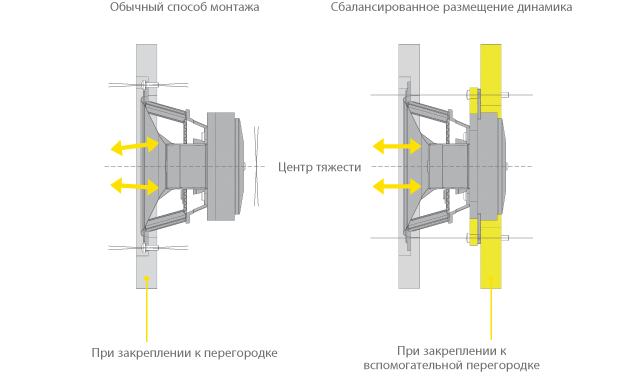

BDMA (Збалансоване розміщення динаміка)

Зазвичай динамік закріплюється на перегородці, тому його центр ваги не збігається з точками опори. В цьому випадку сила, що діє на звукову котушку під час роботи динаміка, призводить до вібрації динаміка, яка, в свою чергу, може викликати спотворення виходять від мембрани звукових хвиль і знижувати якість звуку. Крім того, в цьому випадку вібрація динаміка може передаватися на перегородку, повторно позначаючись на якості звуку.

Принцип збалансованого розміщення динаміка передбачає його закріплення на допоміжній перегородці всередині корпусу в центрі ваги, що запобігає вібрації динаміка, а також передачу його вібрації на перегородку. Така конструкція дозволяє зменшити викривлення звукових хвиль, що утворюються на мембрані, і вібрацію перегородки, створюючи звукове поле з чудово чистим і реалістичним відтворенням найдрібніших нюансів кожного звуку.

---

16-сантиметровий широкодиапазонне НЧ-динамік з низькими спотвореннями

"Інноваційні широкодіапазонні НЧ-динаміки включають в себе такі елементи, як подвійні магніти, що забезпечують потужність, і магнітні контури з високолінійний звуковими котушками, мідними і короткими алюмінієвими кільцями. Ці компоненти дозволяють домогтися точного відтворення звуку на широкому діапазоні низьких частот з надзвичайно малими спотвореннями і високим відгуком навіть при значних відхиленнях мембрани. Крім того, динамік має литу опорну раму, конструкція якої усуває навіть мінімальні резонансні звуки. Міцна і легка конічна мембрана з анодованого алюмінію забезпечує узгодження тонів зі звуками, виробленими НЧ і ВЧ-динаміками. Все це забезпечує потужні і глибокі баси. "

---

Високоякісний мережевий контур

Конструкція прецизійного мережевого контуру багаторазово доповнювалася і перероблялася з метою підвищення характеристик кожного динаміка і забезпечення збалансованості звуку. У контурі використовуються ретельно підібрані високоякісні елементи: конденсатор на поліпропіленової плівці, дросельна котушка з повітряним сердечником і дроти з безкисневої міді.

Щоб уникнути впливу вібрації від динаміків контур розташовується у власному корпусі. Це додатково підвищує точність і атмосферность відтвореного звуку.

---

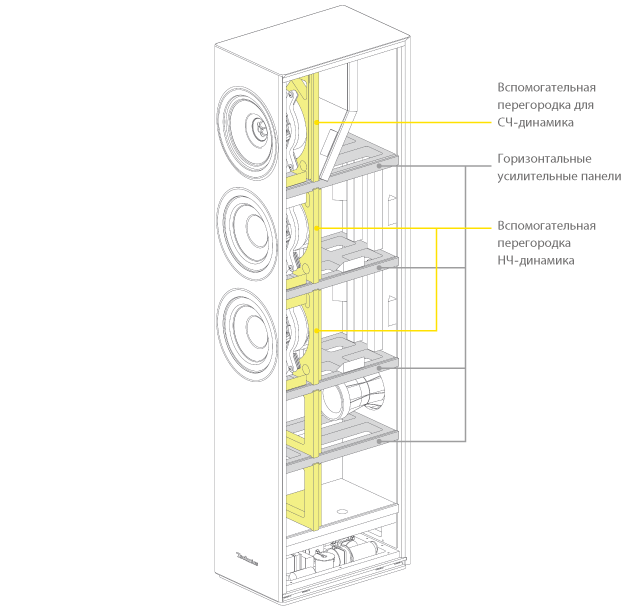

Міцний корпус

Для підвищення міцності корпус укріплений хрестоподібними розпірками з допоміжними перегородками, на яких закріплені динаміки, і горизонтальними підсилювальними панелями. Для кожного динаміка використовується окрема допоміжна перегородка, що мінімізує передачу вібрації з одного динаміка на інший. Крім того, всередині корпусу оптимальним чином розміщені два різних звукопоглинальних матеріалу, що пригнічують стоячі хвилі і зменшують випадкові звуки внаслідок відображення звуку від стінок корпусу. Багатошарове поліуретанове покриття корпусу зменшує його вібрацію, тим самим пригнічуючи відтворення непотрібних звуків. Цим забезпечується широке звукове поле з точним поданням звуку.

---
